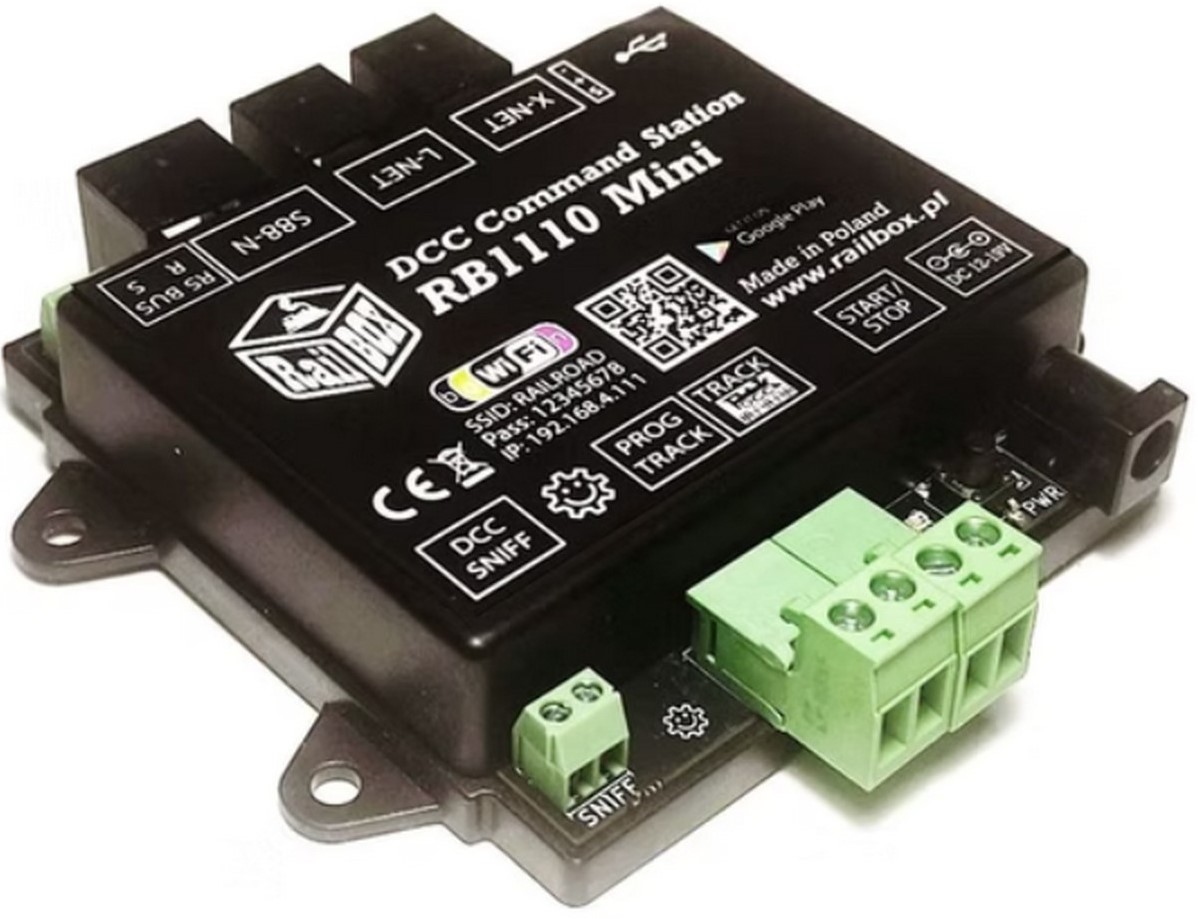

Het RB1110-commandostation en de nieuwere versie, de RB1110-Mini, zijn ontworpen voor het besturen van modeltreinen met DCC-decoders, en voor het aansturen van accessoiredecoders, zoals wissel- of seindecoders. De apparaten voldoen aan de NMRA DCC-standaard en ondersteunen de volgende protocollen: XpressNet® versie 4.0, LocoNet® (inclusief LocoNet-TCP/IP), LenzLAN, Z21®, WiThrottle en feedbackmodules via de S88-, LocoNet®- en RS-Bus-protocollen.

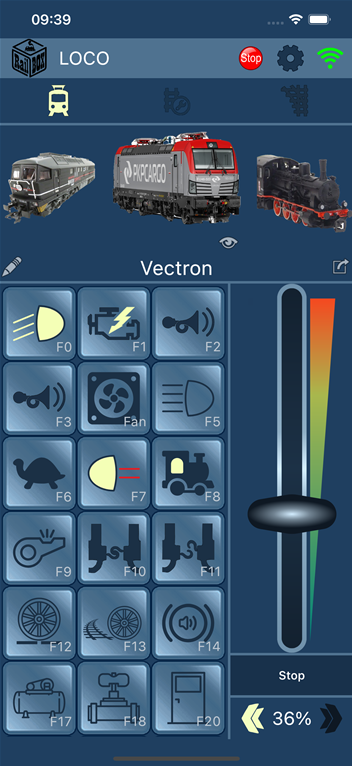

Besturing kan plaatsvinden via mobiele applicaties zoals RailBOX: Railroad Control, Roco Z21®, Engine Driver of andere, en via controllers die compatibel zijn met de XpressNet®-, LocoNet®- of WiThrottle-protocollen. Het is ook mogelijk om het systeem vanaf een computer te besturen met software zoals GBBkolejka, iTrain, RocRail en TrainController.
Dankzij de ondersteuning voor de RailCom- en DCCA-protocollen is automatische detectie van moderne DCC-decoders mogelijk.
Het RB1110-Mini-model biedt bovendien de mogelijkheid om een ??extern commandostation aan te sluiten via een DCC-Sniff-ingang.
Het commandostation is voorzien van de volgende poorten: XpressNet®, s88-N, RS-Bus, LocoNet®, USB-C en beschikt over een ingebouwde Wi-Fi-module.
Belangrijkste kenmerken:
- Ondersteuning voor maximaal 60 actieve locomotieven (adressen 1–10239)
- Onbeperkt aantal locomotieven in de RailBOX: Railroad Control-applicatie
- Ondersteuning voor controllers via XpressNet® (bijv. Lokmouse, Multimaus, Rocomouse, Lenz LH01/LH90/LH100)
- Ondersteuning voor controllers via LocoNet® (bijv. FRED, Piko SmartControl®)
- Ondersteuning voor controllers via het draadloze WiThrottle-protocol
- Besturing via extern commandostation met DCC-Sniff-ingang (RB1110-Mini)

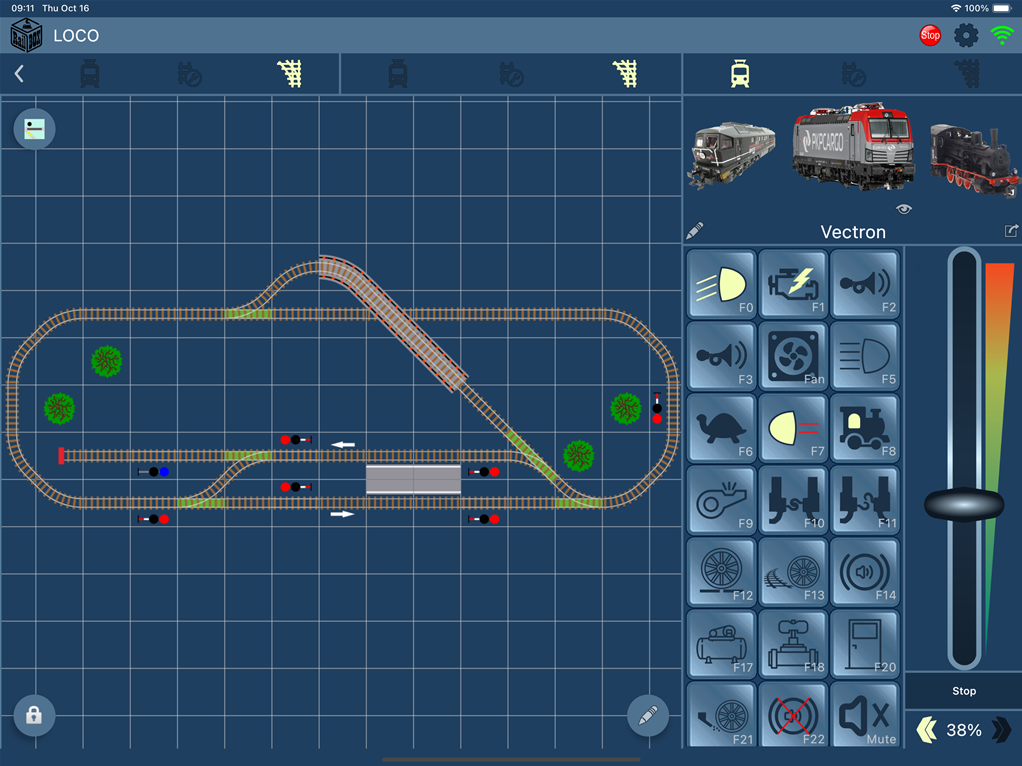

- Eenvoudige configuratie en bediening van accessoires met behulp van een interactieve kaart in de RailBOX: Railroad Control-applicatie
- Automatisch decoderdetectiesysteem (RailCom, DCCA)
- Ondersteuning voor accessoireadressen 1–2044
- CV lezen en schrijven in programmeerspoor-, PoM- en PoM ACC-modi
- Ondersteuning Voor 28 en 128 snelheidsstappen en functies van F0 tot F63
- Feedbackondersteuning via S88, LocoNet®, RS-Bus
- Extra uitbreidingspoort voor het aansluiten van externe modules (bijv. IR-ontvanger voor Märklin "MyWorld"-controllers) – alleen in de RB1110-Mini
- Spannings- en stroomverbruikindicator (LED-displays – alleen in de RB1110)
- Automatisch herstel van de DCC-spanning na kortsluiting
- Ingebouwde Wi-Fi-module
- Firmware-updates via de RailBOX-app
Technische specificaties:
- Afmetingen commandostation:
- RB1110: 90 x 110 x 45 mm
- RB1110-Mini: 100 x 104 x 22 mm
- Voeding – DC 12–19V / min. 3,4A
- DCC-uitgang – spanning afhankelijk van de gebruikte voeding, max. 3A
Maximale afmetingen commandostation Belasting:
Belangrijk: De maximale momentane belasting van het commandostation is 3A. Dit betekent dat er slechts een beperkt aantal treinen tegelijk op de modelspoorbaan kan rijden en dat er slechts een beperkt aantal accessoiredecoders kan worden gebruikt zonder extra booster. Voorbeelden van stroomverbruik:
- Aandrijfdecoder: ca. 0,2A
- Aandrijf- en geluidsdecoder: ca. 0,3A
- Wagonverlichtingsdecoder (LED-strip): ca. 0,05A
Let op: Centrale komt zonder voeding, deze kunt u los kiezen 19V of 15V
Aansluiting
WAARSCHUWING: Gebruik geen stroomklemmen voor rails met een ingebouwde condensator (bijv. Piko 55270) of vergelijkbare klemmen in combinatie met een DCC-commandostation. Deze klemmen zijn bedoeld voor het voeden van rails met gelijkspanning en zijn niet geschikt voor gebruik met gepulseerde DCC-spanning. Het gebruik van dergelijke klemmen kan het DCC-commandostation beschadigen, waardoor reparatie niet onder de garantie valt.
