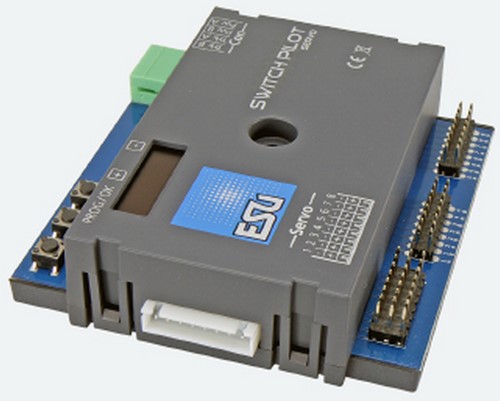

SwitchPilot 3 Servo, 8-fach Servodecoder, DCC/MM, OLED, mit RC-Feedback, updatefähig, RETAIL verpackt
SwitchPilot 3 Servo decoders zijn geoptimaliseerd voor stationair gebruik op uw modelbaan en kunnen tot acht RC-servoaandrijvingen aansturen. Om de nogal omslachtige configuratie van magnetische artikeldecoders te vereenvoudigen, heeft de SwitchPilot 3 Servo een innovatief bedieningsconcept bestaande uit een 4-regelig, verlicht OLED-display en drie invoerknoppen.
Werkingsmodi
De SwitchPilot 3 Servo is geschikt voor meerdere protocollen en kan zowel met Märklin® Motorola® systeemcommandostations (bijv. 6021, Central Station® of Mobile Station®) als met DCC-compatibele commandostations worden gebruikt. De configuratie kan zowel op het hoofdspoor als op het programmeerspoor plaatsvinden. Dankzij RailCom® kunnen ook CV's worden voorgelezen.
Werkwijze
De SwitchPilot 3 Servo kan rechtstreeks vanuit het digitale systeem of via een externe gelijk- of wisselstroombron worden gevoed. De SwitchPilot 3 Servo heeft acht uitgangen voor het aansturen van RC-servoaandrijvingen. Hij kan deze aandrijvingen zo nauwkeurig besturen dat hij, naast het schakelen van punten, ook kan worden gebruikt om andere slow motion sequenties te besturen. De SwitchPilot 3 Servo heeft een ingebouwde inschakelpulsonderdrukking om het systeemgerelateerde "schokken" van RC-servo's te elimineren of te verminderen wanneer de voedingsspanning wordt aangelegd. Bovendien kan de voeding van de servo worden onderbroken om het "zoemen" van sommige goedkope servo's te voorkomen. Elk van de acht servo's kan worden bediend in "digitale modus" of in "proportionele modus", voor het eerst geïntroduceerd met de SwitchPilot 3 servo: In digitale modus kan de servo naar twee eindposities "A" en "B" gaan, afhankelijk van de schakelaarpositie op het bedieningspaneel. De positie van de twee eindposities en de snelheid waarmee de servo in de gewenste richting beweegt, kunnen afzonderlijk op de SwitchPilot 3 servo worden ingesteld. De digitale modus is perfect voor het schakelen van wissels of seinen die altijd in een vaste stand moeten blijven staan. In de proportionele modus kan de servo in elke positie binnen de eindposities "A" en "B" bewegen en ook stoppen. De servo draait alleen zolang het bedieningspaneel een commando stuurt. Als u de knop loslaat, stopt de servo. Zo kunt u een servo in elke gewenste positie stoppen. De servosnelheid kan afzonderlijk worden ingesteld. De proportionele modus is ideaal voor (water)kranen of locloodsdeuren of elke andere toepassing waarbij tussenstanden nodig zijn. Voor elke servo kan, naast de eindposities en de draaisnelheden, worden bepaald of hij bij het bereiken van de eindpositie moet voorbuigen. Bovendien kan, om zich aan te passen aan de verschillende RC-servo's op de markt, de opwekking van de servopuls worden beïnvloed of kan de voeding van elke servo afzonderlijk worden uitgeschakeld. Zo worden zowel goedkope zogenaamde analoge servo's als moderne digitale servo's (met microcontroller) optimaal aangestuurd.
Analoge werking
Als speciale functie kan de SwitchPilot 3 servo volledig zonder digitale besturingseenheid worden gebruikt: Desgewenst kunnen maximaal 16 drukknoppen worden aangesloten voor het rechtstreeks schakelen van de servo's.
Instelling
De SwitchPilot 3 Servo kan flexibel worden ingesteld op het programmeerspoor met DCC-commandostations of op het hoofdspoor met POM ("Programmeren op Hoofd") of kan ook CV's uitlezen door middel van RailCom®. Desgewenst leert hij de adressen ook rechtstreeks via een programmeertoets. De eenvoudigste manier om de decoder in te stellen is natuurlijk met het geïntegreerde OLED-display en de drie invoerknoppen: alle (!) instellingen kunnen direct op de decoder worden gecontroleerd en desgewenst worden gewijzigd. Programmeren" met behulp van uw bedieningseenheid is niet nodig. Eenvoudiger dan dit wordt het niet. Voor firmware-updates kan de ESU LokProgrammer worden gebruikt.
Bescherming
Net als bij onze locdecoders zijn de uitgangen van de SwitchPilot 3 Servo grotendeels beschermd tegen overbelasting. We willen dat u zo lang mogelijk van uw decoder geniet.
