Artikelomschrijving

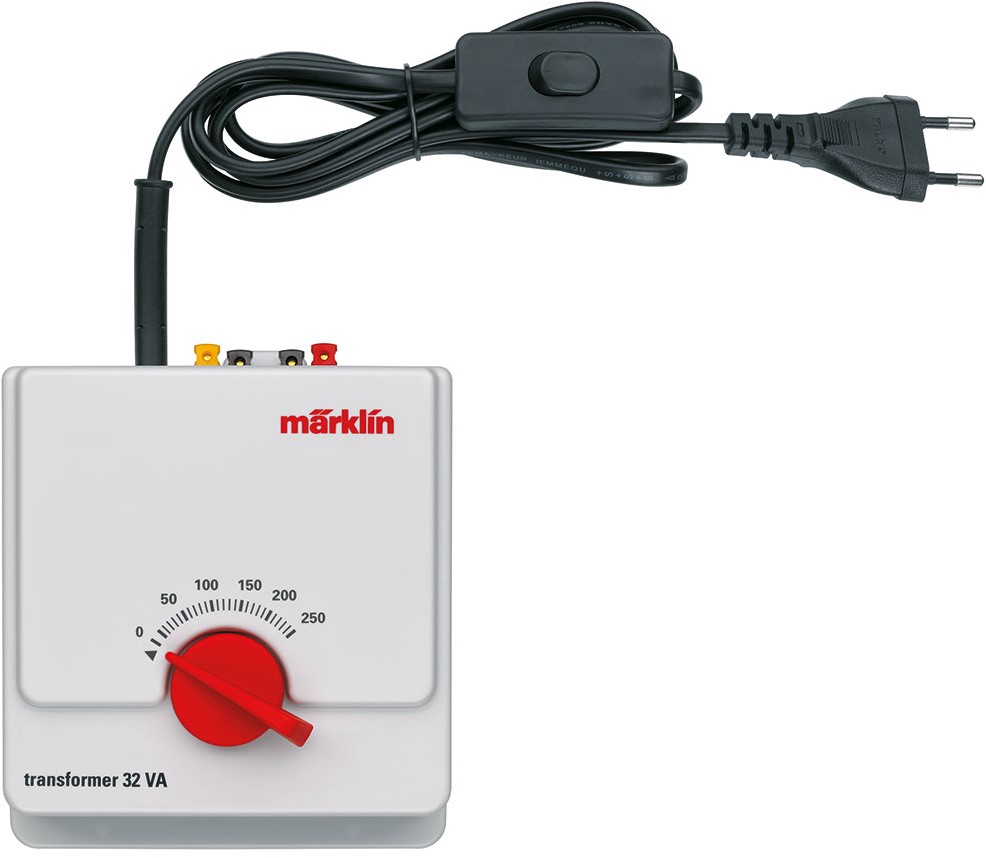

De spoorspanning is regelbaar tussen 4 en 16 volt. De aansluitspanning is 16 volt. De transformator heeft een kunststof behuizing. Afmetingen: 120 x 140 x 80 cm. VDE-getest. De 32 VA veiligheidstransformator is uitsluitend bestemd voor gebruik binnenshuis.
Getest op veiligheid. Een storingsvrije werking van onze treinen garanderen wij alleen bij gebruik met originele Märklin-transformatoren. Deze transformatoren moeten worden beschermd tegen vocht en zijn niet goedgekeurd voor gebruik buitenshuis. Deze transformatoren mogen uitsluitend op wisselstroom worden aangesloten. Lees ook de gebruiksaanwijzing van deze componenten. Meertreinbedrijf met gescheiden stroomcircuits. Bij conventioneel treinbedrijf, wanneer meerdere treinen onafhankelijk van elkaar moeten worden gebruikt, wordt de baan in meerdere stroomcircuits verdeeld. Aan elk stroomcircuit zijn een transformator en minstens één voedingsspoor toegewezen. Elk circuit kan eenvoudig elektrisch van andere stroomcircuits worden gescheiden met behulp van middengeleiderisolatoren (74030, 5022 of 7522). In het Märklin H0-systeem hebben de looprails overal op de modelbaan dezelfde polariteit en hoeven ze niet te worden onderbroken. Stroomcircuits kunnen gesloten trajecten zijn, zoals de meeste hoofdlijnen, of andere delen van het spoor met een eigen bediening. Voorbeelden hiervan zijn zijsporen, stationsgebieden, rangeersporen, rangeerterreinen of spooronderhoudsfaciliteiten. Dit biedt de mogelijkheid om individuele locomotieven voor specifieke doeleinden aan te sturen, naast volledig automatische bediening van de trajecten. Bovenleiding voor geëlektrificeerde trajecten wordt doorgaans ook aangesloten op een eigen transformator als extra stroomcircuit voor elk bovenleidingsgebied. Dit maakt het mogelijk om locomotieven die in bovenleidingbedrijf worden gebruikt, onafhankelijk van locomotieven of wagons die door de middengeleider van het spoor worden aangestuurd, te besturen. Twee of meer bovenleidingstroomcircuits kunnen van elkaar worden gescheiden met de rijdraadonderbreker 70221 (7022 in het oude bovenleidingsysteem). Het op de transformator aangegeven uitgangsvermogen (in VA) is beschikbaar voor het stroomverbruik van alle gebruikers in dat stroomcircuit. Enkele rekenvoorbeelden voor het stroomverbruik: Kleinere locomotieven met een belasting (bijvoorbeeld: tanklocomotief 30001 of vergelijkbare eenheden) vereisen ongeveer 9 VA, grotere locomotieven (bijvoorbeeld: diesellocomotief 33803) ongeveer 12 VA. Het stroomverbruik voor treinverlichting is afhankelijk van de gebruikte gloeilampen en bedraagt meestal minder dan 2 VA per wagon. Na aftrek van het door treinen benodigde vermogen kan de resterende reserve worden gebruikt bij de accessoire-uitgangen voor elektrische accessoires. Hier verbruiken gloeilampen tussen 0,5 en 1 VA (zie de tabel 'Lampen voor accessoires') en wissel- of seininrichtingen vereisen ongeveer 6 VA op het moment dat ze worden geactiveerd. Extra elektrische accessoires moeten worden aangesloten op extra accessoiretransformatoren. De 66471 veiligheidstransformator is geen speelgoed voor kinderen.
