LET OP! Vanwege het geavanceerde ontwerp en de configuratiemogelijkheden van de decoder is deze niet aan te raden voor beginnende DCC-gebruikers.
Voor een eenvoudigere configuratie wordt aanbevolen de DCC Railbox-besturingseenheid te gebruiken in combinatie met de Railbox-app voor mobiele apparaten.
LET OP! De ROCO MULTIMAUS-besturing voldoet niet aan de RCN-213-standaard voor adrescodering van accessoiredecoders. Hierdoor kunnen er problemen optreden bij het correct programmeren van de RB4400-decoder en de samenwerking ervan met de ROCO MULTIMAUS.

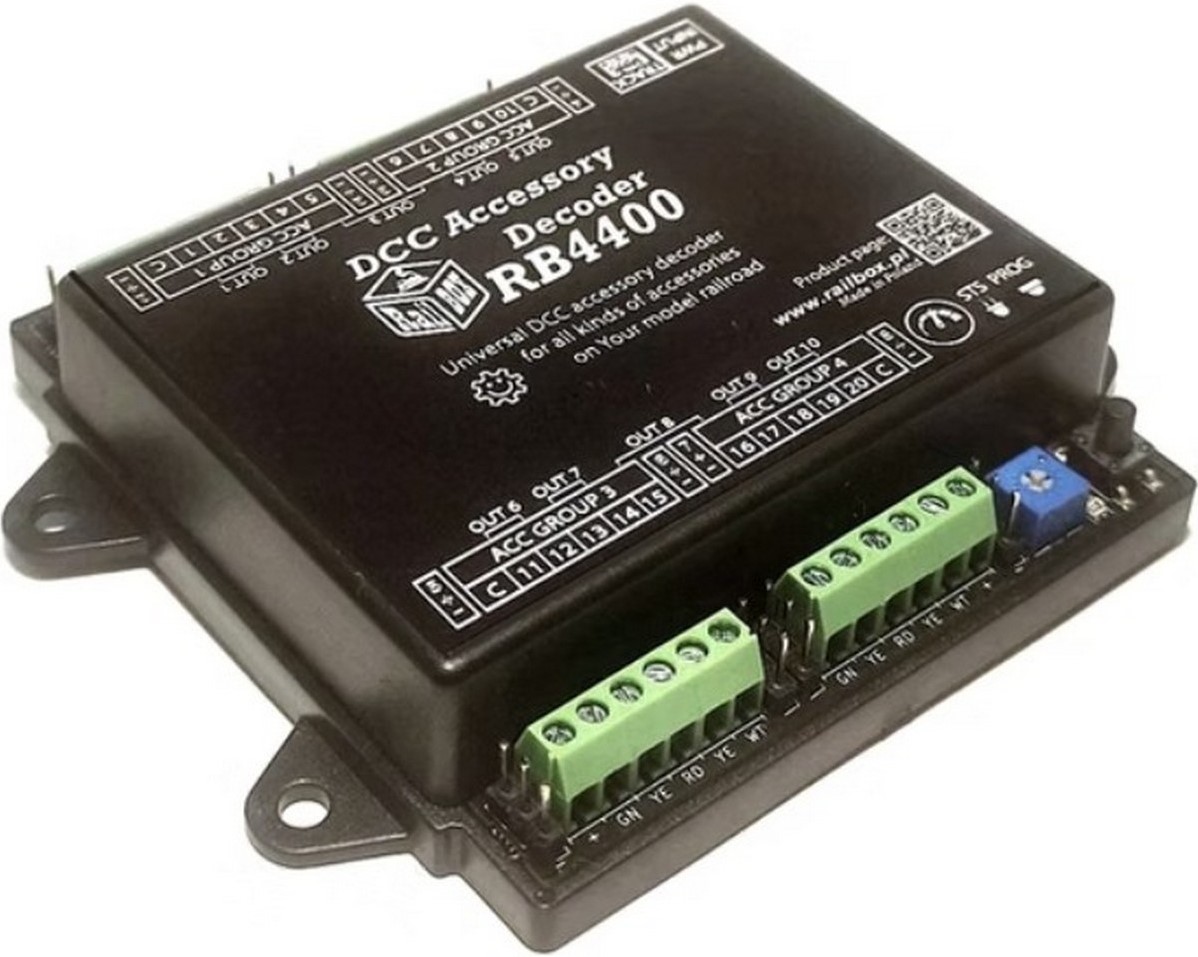

De Z21 ROCO-besturingseenheid is in de fabriek ingesteld op de modus "ROCO". Deze moet ook worden overgeschakeld naar "RCN-213" in de instellingen van het Z21-onderhoudsgereedschap.De RB4400 is een universele DCC-accessoiredecoder die in drie modi kan werken: een modus voor het aansturen van verschillende soorten seinpalen, een modus voor het aansturen van wissels (via MTB-motoren en/of spoelstuurders) en een modus voor het aansturen van LED-verlichting en servo's.
Basisfuncties:
- Eenvoudige configuratie via RailBOX: Railroad Control
- Ondersteunt het Railcom®-protocol
- Mogelijkheid om de decoder handmatig te programmeren met een knop en een potentiometer
- Mogelijkheid om een ??externe voeding voor de decoder aan te sluiten tot 24V, wat wordt aanbevolen om overbelasting van het DCC Command-station te voorkomen
- Overbelastingsbeveiliging op alle uitgangen
- Mogelijkheid tot onafhankelijke configuratie van de uitgangen binnen elke decodermodus
- SmartLED-functie – statusindicator die de status van de laatst geschakelde uitgang weergeeft, inclusief seinpalen
- Seinpaalmodus: bovenste status-LED (STS) - GROEN
- Slavemodus (onderste status-LED (STS) is UIT): ondersteunt 4 seinpalen (1-5 zijden) en 4 rangeerseinpalen (2 zijden, 5V uitgangsspanning)
- Slavemodus (onderste status-LED (STS) is WIT): ondersteunt 4 seinpalen (1-5 zijden) met externe voeding triggers van een signaal S1 (rood)
- Wisselmodus: bovenste status-LED (STS) - BLAUW
- Slavemodus (onderste status-LED (STS) is UIT): ondersteunt 10 motorstuuruitgangen (MTB of spoel) en 8 ingangen voor positiecontrole (2 aandrijvingen hebben geen positiecontrolemogelijkheid)
- Slavemodus (onderste status-LED (STS) is WIT): ondersteunt 10 motorstuuruitgangen (MTB of spoel) en 8 uitgangen voor elektrische wisselpolariteit (2 aandrijvingen kunnen geen gepolariseerde wissel aansluiten)
- LED- en servomodus: bovenste status-LED (STS) - GEEL
- Slavemodus (onderste status-LED (STS) is UIT): ondersteunt 20 uitgangen voor LED's en 8 uitgangen voor servo's
- Slavemodus (onderste status-LED (STS) is WIT): ondersteunt 20 uitgangen voor LED's en 8 uitgangen voor hoogspanningsrelais
Technische parameters:
- Afmetingen decoder: 88 x 104 x 22 mm.
- Voeding: 7-20 V AC/DC.
- Maximale uitgangsbelasting: 2,5 A, alle uitgangen: 5 A
- Maximale belasting van de 5V-uitgangen: 1 A
- Weerstand van de ingebouwde uitgangsweerstand voor pinnen 1-8: 1 kO
Aanbevolen voedingsspanningen voor de RB4400-decoder voor ontvangers:
- Ontvanger Aanbevolen voedingsspanning Huidig ??type Opmerkingen
- Servo (modellering) 12V DC (constant)
- MTB-aandrijving (bijv. MP1, MP5) 12V – 16V Gelijkstroom of wisselstroom Bij voorkeur 12V DC. Deze frequentieregelaars hebben een ingebouwde eindschakelaar.
- Spoelovergang 14V – 20V AC (variabel)
- LED-sein 5V – 12V DC (constant) Weerstanden nodig! De LED's zelf werken op ongeveer 2V-3V, de rest moet door een weerstand worden geleverd.
